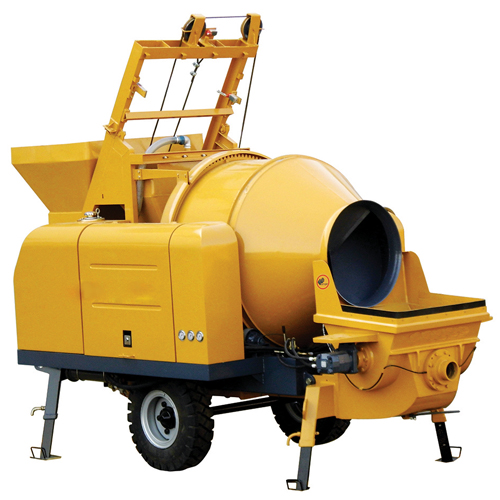

Мобильный бетоносмеситель-насос

Модель:

CPM15D

Описание

Мобильный бетоносмеситель с насосом CPM15D предназначен для смешивания бетонной смеси и ее транспортировки. Система смешивания оснащена бипирамидой для опрокидывания устройства выдачи готовой смеси; гидравлическая система представляет из себя двухцилиндровый поршень, электро-гидравлическое управление и S-образный клапан.

Основные компоненты бетономешалки с насосом

1. Подвижный бетоносмеситель-насос состоит из гидравлической системы, электрической системы, системы насоса, механизма смешивания, распределительного клапана, ходовой части, капота, подающих труб и др.

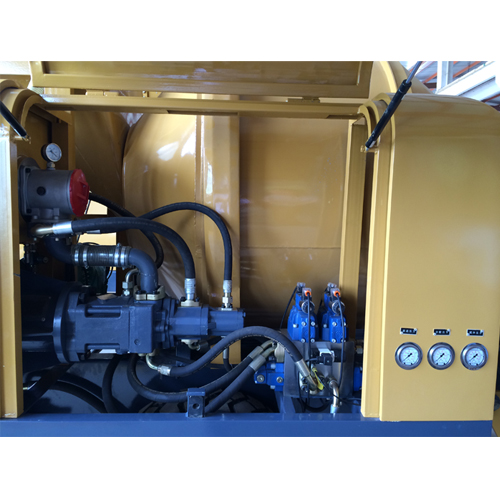

2. Гидравлическая система мобильного бетоносмесителя с насосом состоит из системы перемещения масла, системы распределения масла и системы смешивания масла.
3. Система перемещения масла состоит из масляного фильтра, плунжерного насоса, электромагнитного распределительного клапана, электромагнитного перепускного клапана, клапана невозвратного типа, гидравлического цилиндра и добавочного приспособления к трубам.
4. Система распределения масла состоит из масляного фильтра, электромагнитного распределительного клапана, гидравлического цилиндра, добавочного приспособления к трубам и др.

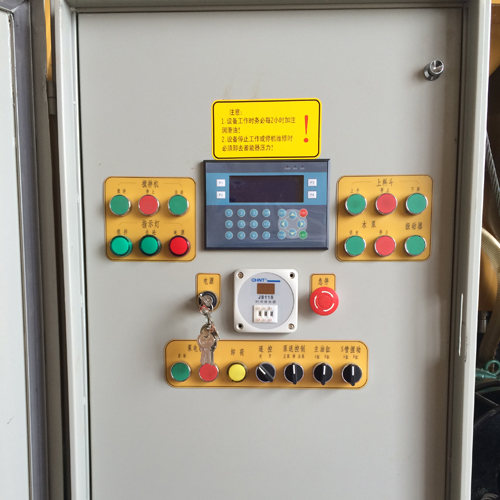

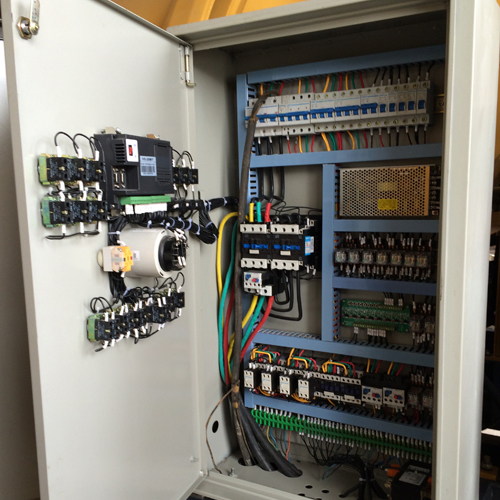

5. Электрическая система мобильного бетоносмесителя-насоса состоит из электродвигателя, контактора переменного тока, воздушного переключателя и кнопочного переключателя. Преимущества: Бетономешалка с насосом отличается стабильной работой, а также простой и удобной системой управления.

Качества

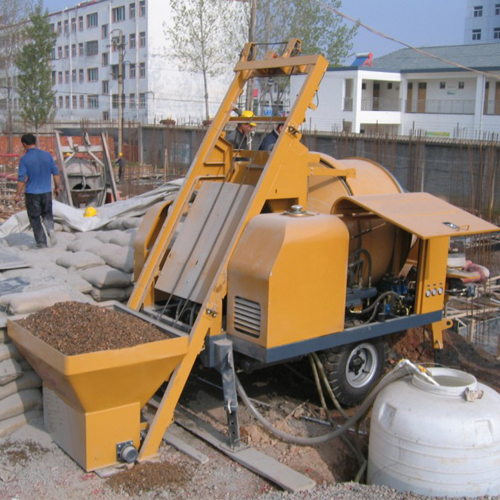

1. Передвижной бетоносмеситель-насос широко применяется для высотного строительства или транспортировки на большие расстояния жидкого цементного раствора и пенобетона, что значительно облегчает строительные работы. Цементный раствор перемещается по трубе и не загрязняет окружающую среду. Мобильный бетоносмеситель-насос отличается высокой транспортной эффективностью и может доставить бетон в труднодоступные места.
2. Бетономешалка с насосом производит высококачественный бетон. Она отличается низкой пылевой нагрузкой, низким количеством сбоев и повреждений, а также доступной ценой.

Эксплуатация и меры предосторожности

1. Механизм смешивания:

(1) Передвижной бетоносмеситель-насос оснащен бипирамидой для опрокидывания устройства выдачи готовой смеси; высокая эффективность производства и хорошее качество смешивания.
(2) Благодаря зубчатой передаче смесительный барабан отличается высоким КПД коробки передач, низким количеством сбоев и ошибок, и простым техническим обслуживанием.

2. Гидравлическая система мобильного бетоносмесителя-насоса:

(1) Клапан управления представляет из себя новейший S-образным клапан, который обладает отличными водонепроницаемыми качествами. Простая и надежная конструкция. Износостойкие соединительные детали изготовлены из долговечного высокопрочного сплава.
(2) Бетономешалка с насосом оснащена простой электрогидравлической системой управления.
(3) Подходит для таких видов растворов, как торкрет-бетон, штукатурка, грунтовой раствор, бетон на легких заполнителях и др.

Технические характеристики

Наименование	Ед. изм.	Параметры
Макс. полезная производительность	м3/ч	15
Макс. расчетная производительность	м3/ч	30
Макс. давление на выходе насоса	МПа	10
Тип распределительного клапана		S-образный трубчатый клапан
Размеры бетонного цилиндра	мм	φ160×1000
Основной гидравлический цилиндр	мм	φ110/1000
Объем масляного бака	л	200
Внутренний диаметр подающей трубы	мм	φ125
Мощность		45кВт
Макс. диаметр заполнителя	мм	40
Скорость буксировки	км/ч	≤8
Макс. горизонтальное расстояние	м	200
Макс. вертикальное расстояние	м	40
Модель смесителя	RDCM350
Объем сырьевого материала	л	560л
Объем готовой смеси	л	350л
Объем барабана	л	2210
Толщина стенок барабана	мм	5
Скорость вращения барабана	Об/мин	15
Подъем загрузочного бункера	с	6
Загрузочный бункер		Механический подъемный бункер
Время смешивания	с	45~60
Общий размер	мм	5300×2090×3600
Вес	кг	4000
