Глубинный вибраторы

Преимущества

Глубинные вибраторы для бетона ZN с гибким валом, оснащенные электродвигателем, являются важнейшим оборудованием в строительстве бетонных конструкций. Они широко применяются в строительной промышленности для уплотнения и выравнивания пластичной, полупластичной и жесткой бетонной смеси. Наша компания является профессиональным производителем глубинных вибраторов в Китае. Наша продукция отвечает стандартам качества и безопасности ЕС.

Качества глубинных ручных электрических вибраторов

1. Глубинные вибраторы состоят из двух ключевых компонентов: электродвигателя и головки вибратора, которая включает в себя вибрирующее тело и комплект гибкого шланга и гибкого вала. Глубинные вибраторы для бетона отличаются простой конструкцией, легкой эксплуатацией и техническим обслуживанием.
2. Примечание: все наружные соединения глубинного вибратора имеют левую резуьбу. Соединение гибкого вала и тела качения имеют правую резьбу.
3. Есть три способа соединения гибкого вала и вращающегося вала двигателя, который может отдельно поставляться по заказу клиента.
4. Электродвигатель: трехфазный или однофазный асинхронный электродвигатель с анти-обратными элементами, которые предотвращают повреждения гибкого вала.
5. Если двигатель случайно начинает вращаться в обратную сторону, красная стрелка на муфте двигателя будет указывать необходимое направление вращения.

Меры предосторожности

1. Перед применением глубинного вибратора проверьте изоляционное сопротивление двигателя. Показатель должен быть не ниже 1Ω. Желто-зеленый или голубой провод в кабеле электропитания является проводом заземления. Защитный переключатель однофазного/трехфазного остаточного тока должен быть включен в цепь подачи питания.
2. Вставьте сгонную муфту и вал в муфту мотора, затем затяните их с помощью гаечного ключа.
3. Если обнаружили, что вал вращается в обратном направлении, поменяйте трехфазные провода местами. В противном случае гибкий вал не будет вращаться во время работы глубинного вибратора.
4. Слегка ударьте нижней частью корпуса вибронаконечника об землю, чтобы убедиться в наличии вибрации, пока не услышите характерный звук. Это означает, что двигатель работает исправно и можно погружать вибробулаву в бетонную смесь.
5. Вибронаконечник должен погружаться в бетонную смесь естественным образом, без внешнего усилия. Погружение должно совершаться очень быстро, затяжной пуск или заметное снижение скорости вращения при погружении вибронаконечника в бетонную смесь может привести к серьезным повреждениям. Радиус изгиба гибкого шланга должен составлять не менее 500мм, в противном случае срок службы шланга значительно сократится.

Техническое обслуживание

1. Тщательно мойте оборудование каждый раз после его применения. Храните электродвигатель в сухом месте.
2. После использования оборудования в течение определенного периода времени производите техническое обслуживание. Производите чистку и регулярно смазывайте подшипники вибронаконечника для увеличения его срока службы. В процессе обратной сборки убедитесь, что в пространстве между подшипником и конусной поверхностью вибронаконечника отсутствуют пыль, масло и вода.
3. В процессе эксплуатации глубинного вибратора в него может попасть вода или масло. Для обеспечения правильного функционирования гибкого вала следует разбирать вибронаконечник и тщательно чистить его внутри бензином.
4. После определенного периода использования, гибкий шланг может износиться или растянуться, в результате чего возникнут проблемы с креплением гибкого вала к вращающемуся валу. В таком случае следует разобрать коническую втулку, отрезать лишнюю длину шланга и собрать ее обратно. После этой процедуры можно снова использовать вибронаконечник.
5. Если во время работы двигателя сгорел предохранитель, проверьте, случилось это из-за перегрузки или короткого замыкания, замените предохранитель и выполните необходимые ремонтные работы.

Технические характеристики глубинных вибраторов

Вибронаконечник									Электродвигатель
Модель	Размеры вибронаконечника		Диаметр вала, мм	Диаметр шланга, мм	Длина, м	Частота, Гц	Амплитуда, мм	Вес, кг	Мощность, кВт	Скорость об/мин	Питание	Вес, кг
	Диаметр, мм	Длина, мм
ZN25	φ25	350	φ8	φ24	4-7	260	0.70	7-12	1.45	2850	380В/ 220В	14
ZN35	φ35	370	φ10	φ30	4-7	220	0.82	10-17
ZN42	φ42	460	φ10	φ30	4-7	200	1.20	14-21
ZN50	φ50	452	φ13	φ36	4-7	200	1.15	16-26
ZN70	φ70	452	φ13	φ36	4-7	200	1.25	19-29	1.9		380В	15

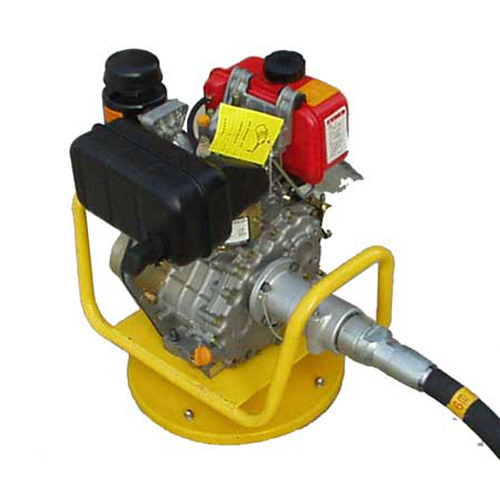

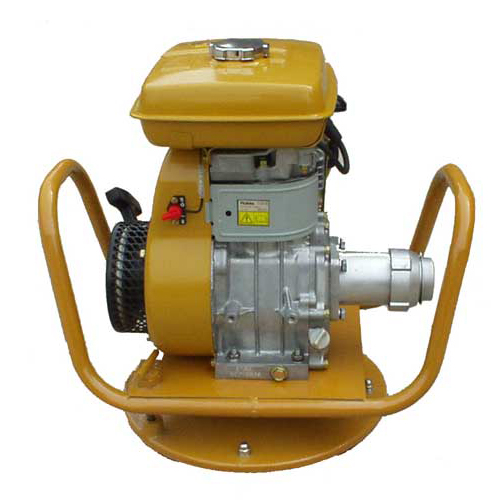

Модель	CPV50-3D(3G)
Двигатель	С воздушным охлаждением, четырехтактный, одноцилиндровый
Тип двигателя	Дизельный,170	Китайский двигатель внутреннего сгорания	Двигатель внутреннего сгорания,Robin EX17	Двигатель внутреннего сгорания,Honda GX160	Двигатель внутреннего сгорания,I/C 1062
Мощность кВт (л.с.)	3.1(4.2)	4.0(5.5)	4.2(5.7)	4.0(5.5)	3.6(5.0)
Рабочий вес кг(фунт)	31(68)	22(48)	21(46)	21(46)	21(46)

Драйверы Бензин
