Полуавтоматическая / автоматическая линия по производству строительных блоков QT10-15

Описание

Полуавтоматическая линия по производству строительных блоков состоит из двух систем: дозирующе-смесительная система и система прессования блоков и их укладки. Оборудование, необходимое для установки линии производства строительных блоков, включает в себя весовой бункер-дозатор PL1200, смеситель принудительного действия JS750, вибропресс для производства блоков QT10-15 и укладчик.

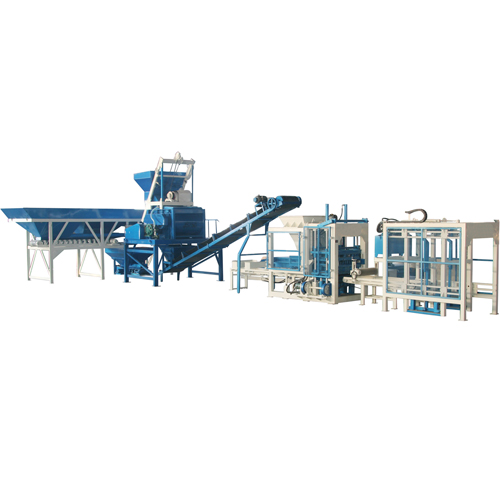

Чертеж полуавтоматической линии по производству строительных блоков

1. Весовой бункер-дозатор PL1200

	1	Объем воронки-весов	1200л
	2	Объем бункера для хранения	2500л×3
	3	Мощность двигателя (кВт)	3x4
	4	Производительность (м3/ч)	56
	5	Продолжительность цикла (с)	55
	6	Погрешность измерения	<2%
	7	Размеры ( Дx Шx В) (мм)	8400x2200x2600
	8	Вес (кг)	3800

2. Смеситель принудительного действия JS750

	1	Объем барабана по загрузке	1200л
	2	Объем готового замеса	750л
	3	Производительность (м3/ч)	>=37.5
	4	Макс. крупность заполнителя (мм)	80/60
	6	Мощность электродвигателя для смешивания (кВт)	30
	7	Мощность двигателя брашпиля (кВт)	7.5
	8	Мощность водяного насоса (кВт)	1.5
	9	Повышение скорости загрузочного бункера (м/с)	0.3
	10	Размеры ( Дx Шx В) (мм)	5930x2250x4960
	11	Вес (кг)	7000

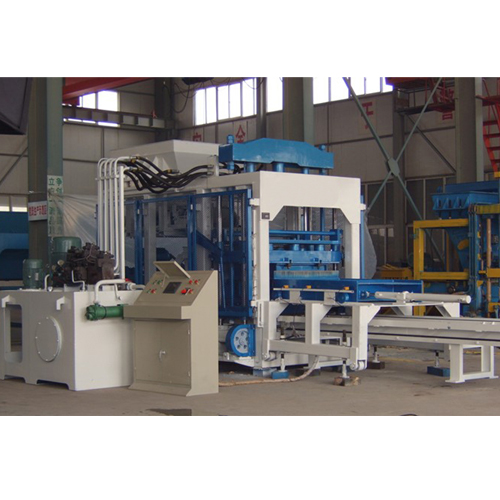

3. Вибропресс для производства блоков блоков QT10-15

Производительность станка для изготовления строительных блоков составляет 19200 блоков (400 мм × 200 мм × 200 мм) за одну 8-часовую рабочую смену. Станок использует песок, камень, цемент, летучую золу, угольную мелочь, шлак, пустую породу, гравий, перлит и другие промышленные отходы для производства различных типов бетонных блоков, брусчатки, пустотелых блоков и других видов блоков. Автоматический станок для производства строительных блоков разработан специально для клиентов, которым требуется высокое качество, большая производительность и улучшенная плотность бетонных блоков.

Преимущества

1. Наш станок оснащен передовым устройством подачи. Когда загрузочный бункер поднимается над формой, сырьевой материал подается из бункера в форму быстро и равномерно. Станок обеспечивает погрешность в весе готового блока всего 15%, погрешность прочности также около 15%.
2. Автоматический вибропресс для производства блоков QT10-15 оснащен новой технологией вибрации, которая позволяет повысить эффективность производства – производительность увеличивается на 20% в сравнеии с другими станками на домашнем рынке.
3. Станок оборудован высокоэффективной системой вибрации для реализации компьютерного управления гидродинамическим давлением гидравлической системы. Оборудование производит блоки повышенной плотности.
4. Автоматический вибропресс для производства блоков оснащен программируемым логическим контроллером и диалоговым интерфейсом "человек-машина”. Благодаря этому стало легче проводить диагностику неисправностей и обеспечивать наилучший результат.
5. Оборудование оснащено гидравлическим загрузочным устройством. Данная производственная линия идеально подходит для автоматического массового производства, позволяет сэкономить человеческие рабочие ресурсы, и снизить расходы на техническое обслуживание.
6. Наша компания является профессиональным производителем вибропрессов для производства блоков в Китае. Наша продукция отвечает всем стандартам качества и безопасности ЕС.

Технические характеристики

Продолжительность цикла (с)	Размеры поддона (мм)	Мощность (кВт)	Вес (кг)	Габаритные размеры (мм)
12—18	1080x850x30	36.25	13800	7200x2290x2825

Расчётная производительность

Тип блока	Размеры (мм)	К-во/поддон	Блок/час	Блок/8 часов	Изображение
Блок	400×200×200	10	2400	19200
Полнотелый кирпич	240×115×75	33	7920	63360
Цокольный кирпич	200×100×60	31	5580	44640

4.Подающее устройство (Применяется для поверхности брусчатки)	5.Ленточный транспортер (перемещает смесь к вибропрессу для производства блоков)

6.Укладчик	7.Блок управления	8.Форма

ПРИМЕЧАНИЕ

Станок может производить обычные блоки, пустотелые блоки, полнотелые кирпичи, фигурную брусчатку и бордюрный камень посредством смены формы. Основной сырьевой материал: песок, цемнт, мелкий камень, летучая зола. Соотношение материалов: песок: цемент: мелкий камень: летучая зола=50%:12%:20%:18%
