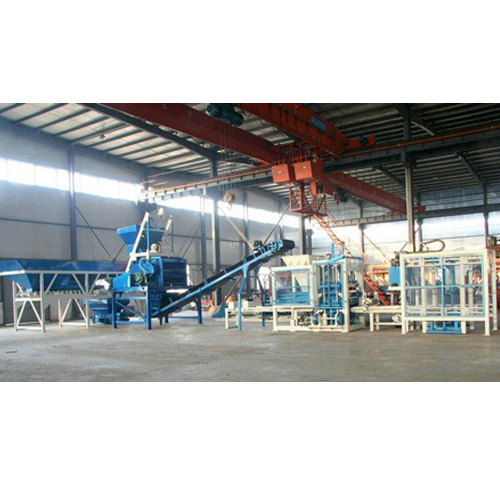

Полуавтоматическая / автоматическая линия по производству строительных блоков QT12-15

Описание

Линия по производству строительных блоков состоит из двух систем: дозирующе-смесительная система и система прессования блоков и их укладки. Оборудование, необходимо для установки линии производства строительных блоков, включает в себя весовой бункер-дозатор PL1600, смеситель принудительного действия JS1000, станок для производства строительных блоков QT12-15 и укладчик.

Чертеж линии по производству строительных блоков

1. Весовой бункер-дозатор PL1600

Весовой бункердозатор состоит из дозирующей части, взвешивающей части и электронного блока управления; дозирующая часть включает воронку-весы,бункер для хранения и корпус.

	1	Объем воронки-весов	1600л
	2	Объем бункера для хранения	3000л x 4
	3	Мощность двигателя (кВт)	17.5
	4	Производительность (м3/ч)	75
	5	Продолжительность цикла (с)	55
	6	Погрешность измерения	<2%
	7	Размеры ( Дx Шx В) (мм)	12840x2300x2500
	8	Вес (кг)	4800

2. Смеситель принудительного действия JS1000

Данное оборудование может применяться как самостоятельно, так и в сочетании с дозирующей машиной для образования смесительной установки.

	1	Объем барабана по загрузке	1600л
	2	Объем готового замеса	1000л
	3	Производительность (м3/ч)	>=50
	4	Макс. крупность заполнителя (мм)	80/60
	5	Количество лопастей	2x8
		Скорость вращения лопастей (об/мин)	30.5
	6	Мощность электродвигателя для смешивания (кВт)	37
	7	Мощность двигателя брашпиля (кВт)	11
	8	Мощность водяного насоса (кВт)	3
	9	Повышение скорости загрузочного бункера (м/с)	0.36
	10	Размеры ( Дx Шx В) (мм)	5930x2250x4960
	11	Вес (кг)	7000

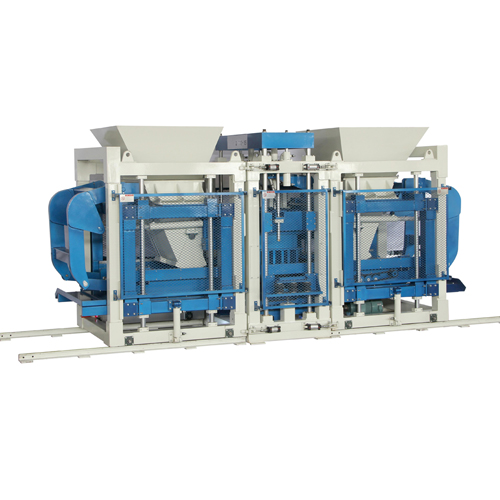

3. Станок для производства строительных блоков QT12-15

Наша компания является ведущим производителем автоматических вибропрессов для изготовления блоков в Китае. Мы имеем более 20-ти лет опыта в производстве блоков из щебня, песка, цемента, летучей золы, шлака, пустой породы, перлита и других промышленных отходов. За счёт того, что станок имеет сменные формы, он может производить различные виды пустотелых блоков и полнотелых кирпичей, фигурную брусчатку, бордюрный камень и др.
Автоматический станок для производства блоков QT 12-15 широко применяется в строительстве скверов и парков, укладке дорожного покрытия, в создании искусственного ландшафта и др.

Качества станка для производства строительных блоков

1. Пусковая рукоятка системы подачи оснащена двойным гидравлическим цилиндром. За счёт этого подача материала совершается быстро, плавно и стабильно.
2. Механизм вращения в коробке подач оснащен редукционной передачей.
3. Вибростол оснащен четырьмя терминальными вибраторами. Вибростол обладает уникальной конструкцией, которая обеспечивает равномерное распределение возмущающей силы и ускоряет производственный процесс.
4. Частотно-регулируемый привод применяется для управления амплитудой и частотой вибрации, благодаря чему можно использовать различные формы.
5. Формовочная коробка оснащена пневматической подвеской. Регулируемый виброизолятор снижает уровень шума во время эксплуатации оборудования и продлевает срок его службы.
6. Программируемый логический контроллер и интерфейс "человек-машина” совершают выборочный анализ сигналов, диагностику неисправностей и настроек параметров во время эксплуатации оборудования для обеспечения отличной работы станка.
7. Станок оснащен полностью гидравлической вибрацией с переменной частотой, что позволяет точно регулировать частоту вибрационных колебаний. Данный автоматический станок для производства строительных блоков отличается тем, что двигатель не повреждается после многолетней эксплуатации и соответствует всем техническим требованиям сырьевых материалов.

Технические характеристики

Модель	Продолжительность цикла (s)	Размеры поддона (мм)	Мощность (кВт)	Вес (кг)	Размеры (мм)
QT12-15	12—18	1400x900x30	62.5	15600	11200x2500x3100

Производительность

Тип	Размеры (мм)	К-во/поддон	Блок/час	Блок/8 часов	Изображение
Блок	400×200×200	12	2880	23040
Пустотелый блок	240×115×90	30	7200	57600
Полнотелый кирпич	240×115×53	60	14400	115200
Брусчатка	200×100×60	48	11520	92160

4. Автоматический дозатор цемента

Смеситель оснащен автоматическим дозатором цемента. Дозатор состоит из навесного бункера, кнопочного датчика, электронного безмена и клапана. Применяется для насыпного цемента. Цемент в мешках можно загружать вручную без применения дозатора.

5. Дозатор воды

Смеситель оснащен автоматическим дозатором воды. Он состоит из навесной полки, кнопочного датчика, водяного бака и водяного насоса. Применяется для дозирования воды.

6. Ленточный транспортер (перемещает смесь к вибропрессу для производства блоков)

7. Винтовой транспортер (перемещает сухой цемент из бункера для хранения цемента в смеситель)	8.Устройство подачи (дополнительно для производства цветной брусчатки)

9.Укладчик	10.Форма
