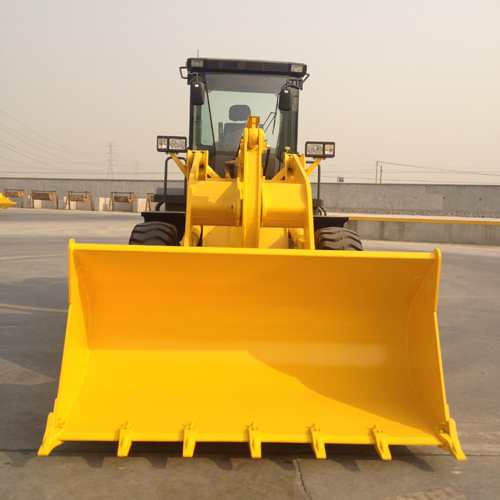

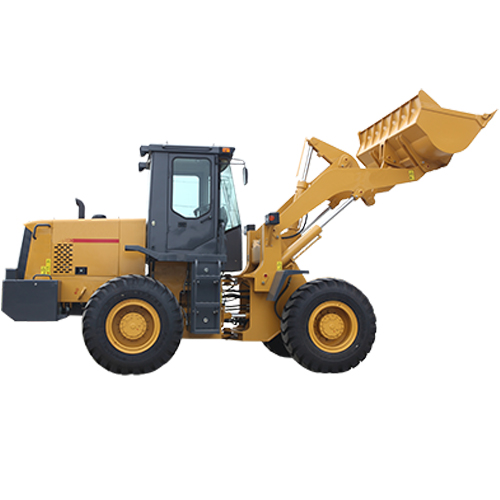

Фронтальный погрузчик

Описание

Фронтальный погрузчик (также колесный погрузчик или ковшовый погрузчик) является наиболее широко применяемым оборудованием на строительных площадках. Данный погрузчик предназначен для захвата, погрузки и транспортировки на короткие расстояния различных строительных материалов, в том числе щепы, асфальта, городского мусора, грязи, корма, гравия, бревен, минералов, камней, песка, кирпичей, труб, металлических стержней и др. Мы имеем три модели ковшовых погрузчиков.

Модели и их качества

Качества фронтального погрузчика

1. Большой запас мощности, отличные показатели ускорения, удобная эксплуатация, широкое поле обзора.
2. Колесный погрузчик является многофункциональным и высокоэффективным оборудованием.
3. Ковшовый погрузчик может дополнительно комплектоваться различными рабочими органами, в том числе многофункциональным ковшом, снегоочистителем и др. Он предназначен для погрузки и разгрузки, транспортировки, укладки и выравнивания материалов на строительных площадках, в шахтах, промышленных предприятиях и др. Колесный погрузчик ZL30 Колесный погрузчик ZL30пользуется широким спросом на внутреннем и международном рынках за счёт разумной конструкции, красивого дизайна, и передовых технологий, в том числе трехэлементного гидротрансформатора, коробки передач с сервомеханизмом переключения, двухосного привода, шарнирной рамы, управлению с помощью гидравлического силового привода и др.

Технические характеристики

Характеристика	Описание
Модель: W136II	3-тонный фронтальный погрузчик с кондиционером
Основные параметры
Вместимость ковша	1.8м³
Номинальная нагрузка	3200кг
Скорость хода
Вперед (1-я передача)	0-12км/ч
Вперед (2-я передача)	0-40км/ч
Передача заднего хода (1-я передача):	0-16км/ч
Макс. сила тяги	100кН
Вырывное усилие на ковше	100кН
Мин. радиус поворота (наружные шины)	6005мм
Макс. высота разгрузки	3060мм
Макс. охват	1020мм
Общее время рабочего цикла гидравлики	≤10.3с
Время подъема полного ковша	≤5.6с
Колесная база	2750мм
Ширина протектора	1800мм
Размеры (ДxШxВ)	6950x2245x3228мм
Мин. расстояние от поверхности дороги до низшей точки шасси (мм)	360мм
Эксплуатационная масса	10500кг
Дизельный двигатель
Модель	Deutz WP6G125E22	Cummins 6BT5.9-C130
Тип	С непосредственным впрыском и водяным охлаждением, четырехтактный
Номинальная мощность	92кВт	97кВт
Номинальная скорость	2200 об/мин
Макс. крутящий момент	500Н.м	560Н.м
Трансмиссия
Модель:	ZL30
Нормативные первичные обороты:	2200 об/мин
Тип передачи	2 передних и 1 задняя передачи/ переключение передач под нагрузкой, планетарного типа
Передаточное отношение передачи
Передача I	2.576
Передача II	0.691
Передача заднего хода	1.8846
Давление масла в гидросистеме	1.10-1.40 МПа
Давление масла на впуске гидротрансформатора	0.33-0.5 МПа
Давление масла на выпуске гидротрансформатора	0.1-0.20 МПа
Давление смазочного масла	0.10-0.20 МПа
Макс. допустимая температура гидротрансформатора	120℃
Мост с коробкой передач & Шины
Система привода	Полный привод
Колебание заднего моста	Центральное
Угол колебания заднего моста	12°
Передаточное число редуктора	4.375
Передаточное число цапфы колеса в сборе	4.75
Шина	17.5-25
Давление в шинах	0.28-0.32МПа
Гидравлическая система
Тип насоса	Шестеренный насос
Рабочее давление в системе	16МПа
Диаметр подъемного цилиндра x Ход	125x816мм
Диаметр наклонного цилиндра x Ход	140x553 мм
Система рулевого управления
Тип	Система рулевого управления с гидроусилением
Насос рулевого управления	CBY2050 (реверсивный)
Макс. рабочее давление	10 МПа
Диаметр цилиндра рулевого механизма x Ход	80x340мм
Макс. угол поворота рулевого колеса	±36º
Тормозная система
Тип	Пневматическая система, дисковые тормоза на четырех колесах
Впрыскивание масла
Бак для топлива	150л
Масло для двигателя	15л
Трансмиссионное масло	27л
Маслобак гидросистемы	140л
Масло моста с коробкой передач	30л
